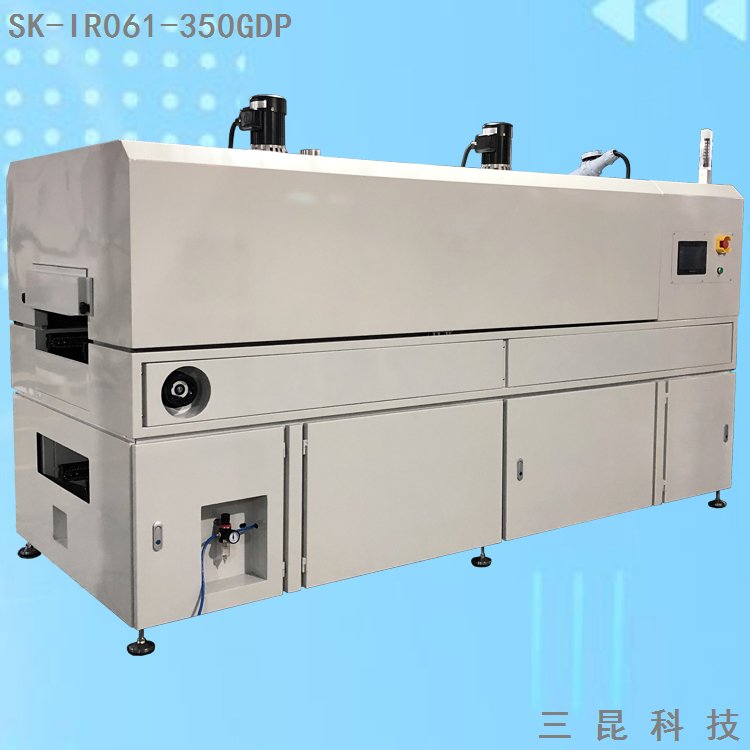

PCB電路板線路板雙層回流輸送式加熱固化烘烤烘干隧道爐SK-IR061-350GDP

文章出處：未知責任編輯：三昆科技人氣：發表時間：2024-01-24 14:43

品牌：SunKun(三昆)

型號：SK-IR061-350GDP

主要材料:

1、采用不銹鋼U形發熱管(功率1000W、220VAC)

2、發熱管安裝在工件上方

3、采用熱風循環風式加熱

4、人機界面觸摸屏控制(7寸威綸屏+匯川PLC)

5、主要電器采用施耐德品牌

6、上、下層輸送采用精研調速電機

7、輸送材料:35B側導輪鏈條

8、輸送寬度:300~360mm

9、上箱蓋可電動翻開、便于維修

10、內膽采用不銹鋼板制作

主要技術參數:

1、加熱功率:6kw

2、加熱溫度:室溫~80℃(空載±3℃)

3、溫區:1段

4、上層輸送速度:3~15m/min；下層輸送速度:5~20m/min

5、入口高度:軌道上空間80mm

6、超溫停止加熱并報警

7、電源:380VAC 50HZ

PCB電路板（線路板）雙層回流輸送式加熱固化烘烤烘干隧道爐是一種專門用于PCB電路板的加熱、回流、固化和烘干的設備。它通常采用了隧道爐的設計結構和輸送系統，以確保生產過程中的連續性和高效性。

主要特點和組成部分包括：

1. 雙層結構：該類型的隧道爐通常設計為雙層結構，可以同時處理上下兩層電路板，提高生產效率。

2. 回流功能：隧道爐內部配備了加熱區域，采用熱風或紅外線等加熱方式，將電路板中的焊膏熔化，并通過控制溫度和傳送速度實現回流焊接的過程。

3. 輸送系統：具備適當的輸送系統，確保電路板在加熱固化、回流焊接和烘干過程中的連續輸送和穩定運行。

4. 控制系統：可精確控制溫度、傳送速度和加熱時間等參數，以滿足不同PCB電路板加工工藝的要求。

使用PCB電路板雙層回流輸送式加熱固化烘烤烘干隧道爐時，請根據具體的產品要求和工藝需求進行操作設置。同時，遵循設備供應商提供的安全操作指南和操作規程，確保操作人員的安全。

建議與專業的設備供應商進行聯系，詳細咨詢和討論，以選擇適合您產品和工藝需求的PCB電路板隧道爐，并確保提供可靠的售后服務和技術支持。
